Sonoff SNZB-02P temperatūros ir drėgmės jutiklis - "pasidaryk pats" lauko versija
Su klasikiniais lauko termometrais yra kelios problemos. Pirmoji - tam kad matytųsi rodmenys pro langą, termometras turi montuotis žmogaus akių lygyje ant lango rėmo. Tačiau vasaros dienomis saulė tiesiogiai įkaitina ir didžiąją vasaros dalį termometras rodo nesąmones. Antroji problema - kadangi termometras montuojasi prie lango rėmo, tai trukdo paties lango valymui ir kartais neišgyvena šios procedūros.
Yra modernesnių lauko stotelių, kurios duomenis perduoda bevieliu būdu į pagrindinę stotelę, tačiau šių stotelių neįmanoma suintegruoti į namų automatikos sistemas. Taigi nusprendžiau sukurti daviklį, kuris būtų pigus tiek įsigijimo, tiek išlaikymo kaina ir galėtų būti prijungtas prie namų automatikos sistemos.
Šiame straipsnyje pasidalinsiu kaip už 19.83 € sukūriau lauko temperatūros ir drėgmės daviklį, kurį galima integruoti į namų automatikos sistemą.

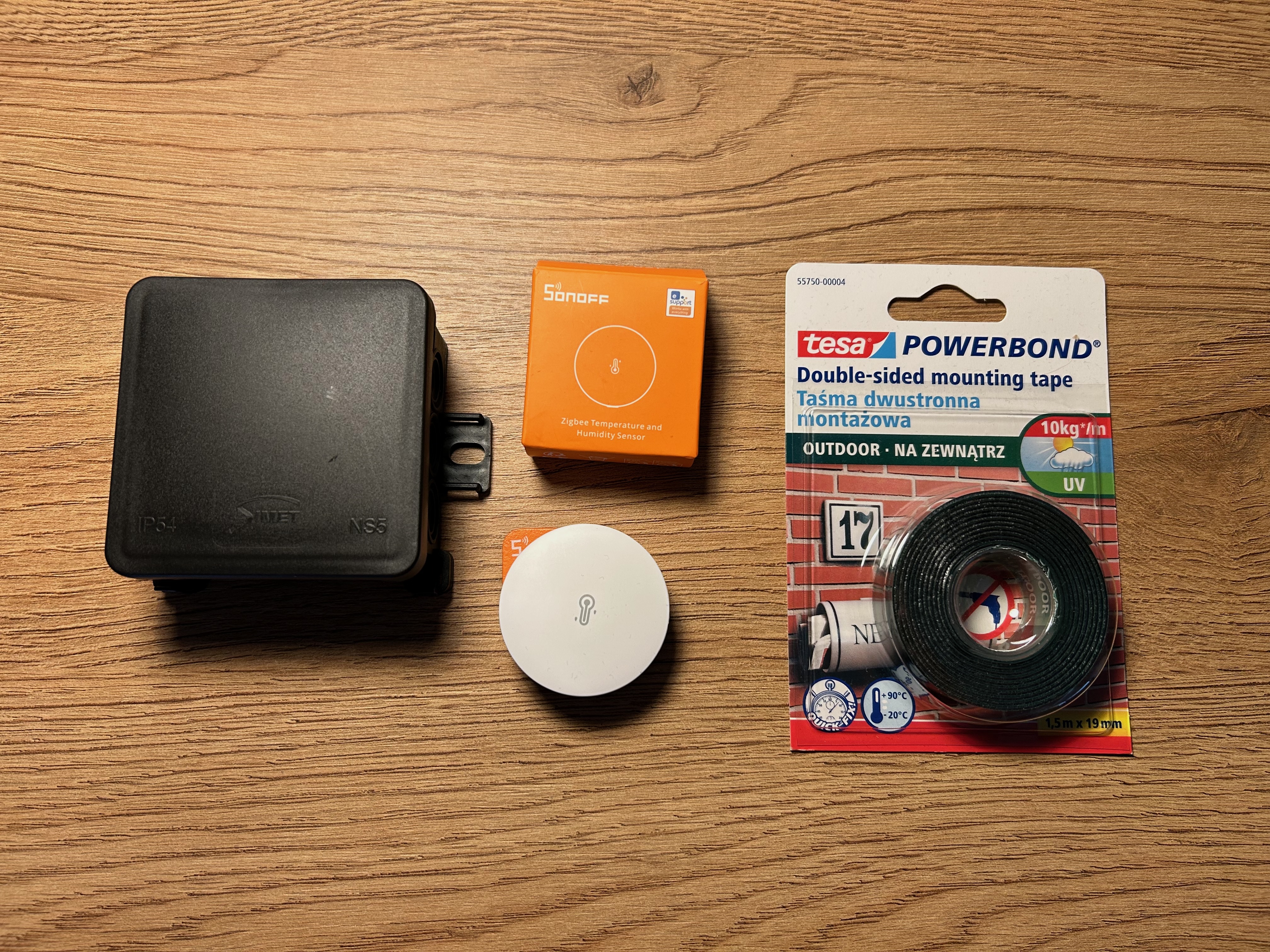

Dalių sąrašas#
- SNZB-02P temperatūros ir drėgmės jutiklis
- virštinkinė paskirstymo dėžutė Vilma, IP54, 75x75x39 mm
- dvipusė lipni juosta Tesa, tinkanti lauko sąlygomis
Jutiklis kainuoja 9.89 €, dėžutė 2.09 €, lipni juosta 7.85 €, bendra visų medžiagų kaina - 19.83 €.
Įrankiai#
- pjūkliukas Stanley 20-807
- švitrinis popierius (100 ir 240 grūdėtumo)
- gręžtuvas su 5mm grąžtu (skirtas medienai)
- briaunų nuėmiklis
- buitinės žirklės
Sensorius#
Šiuo metu namie yra keli Sonoff SNZB-02D jutikliai, kurie veikia patikimai. Todėl norėjau to paties gamintojo jutiklio, tik versijos be ekrano, tikintis efektyviau taupyti baterijos energiją.
Techninės specifikacijos:
- veikimo temperatūra: -10°C ~ 60°C
- veikimo drėgnumas: 5-95%
- temperatūros tikslumas: ±0.2°C
- drėgmės tikslumas: ±2%
Maitinimas#
Šiuo metu jutiklis yra maitinamas originalia baterija CR2477, darbinė įtampa - 3.0 V. Pagal gamintojo duomenis baterija turėtų veikti ~4 metus (laboratorijos sąlygomis).
Konstrukcija#

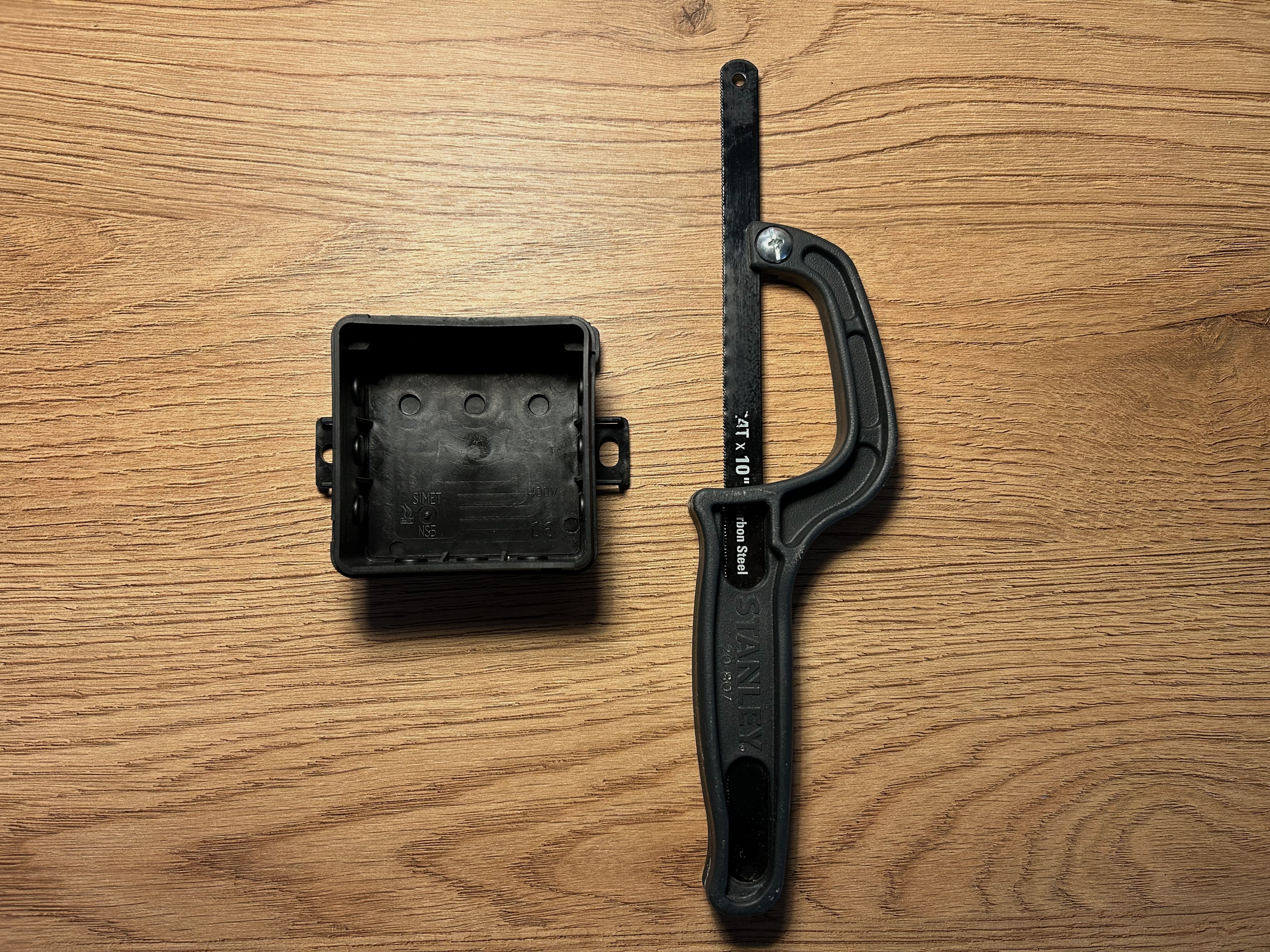

Pirmiausia reikia nupjauti dėžutės šonus ir viršutines konstrukcijas, kad dėžutę būtų galima gražiai pritvirtinti prie lango rėmo. Tam galima naudoti įvairius įrankius, aš pats po ranka turėjau pjūkliuką.

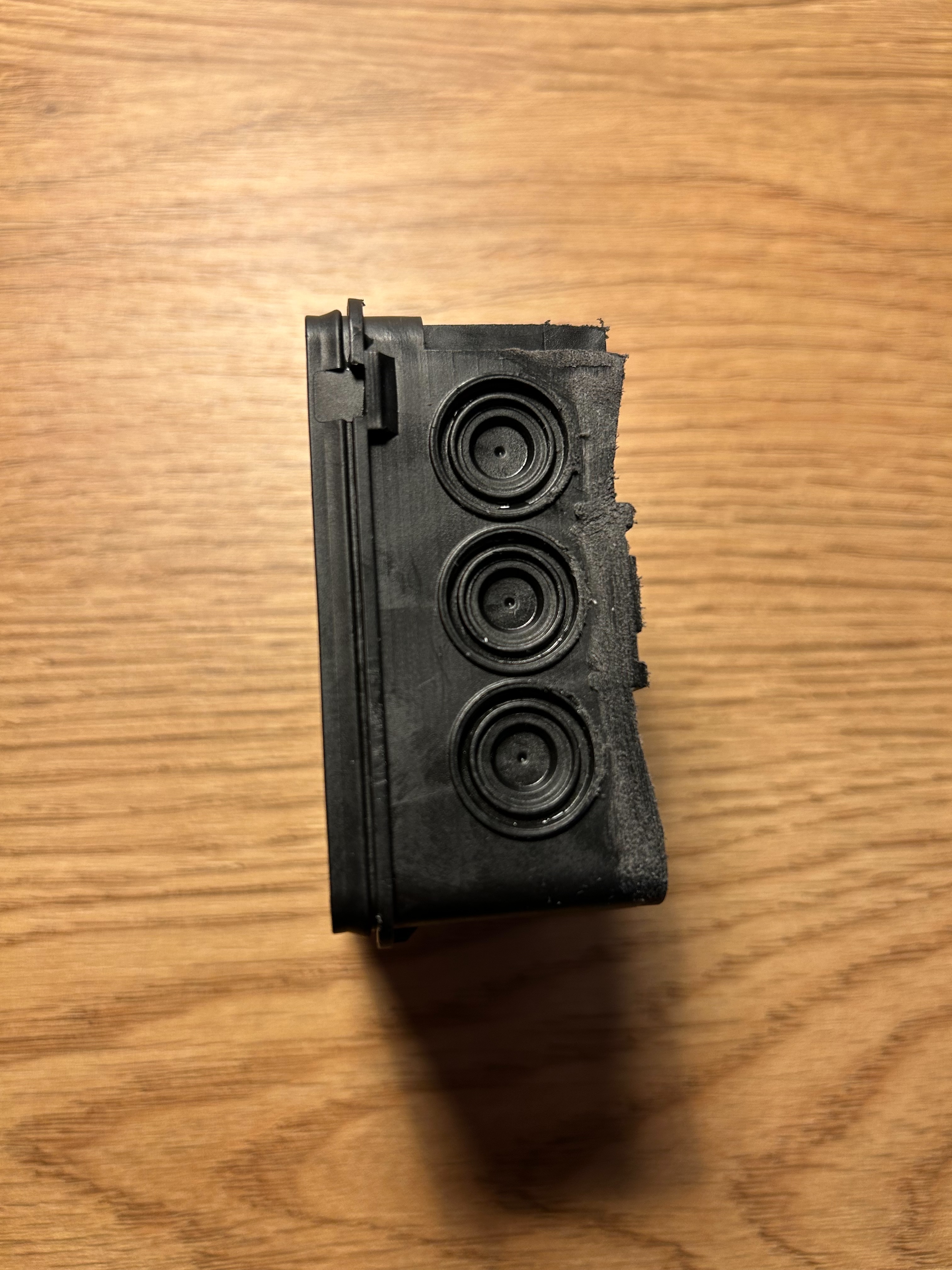

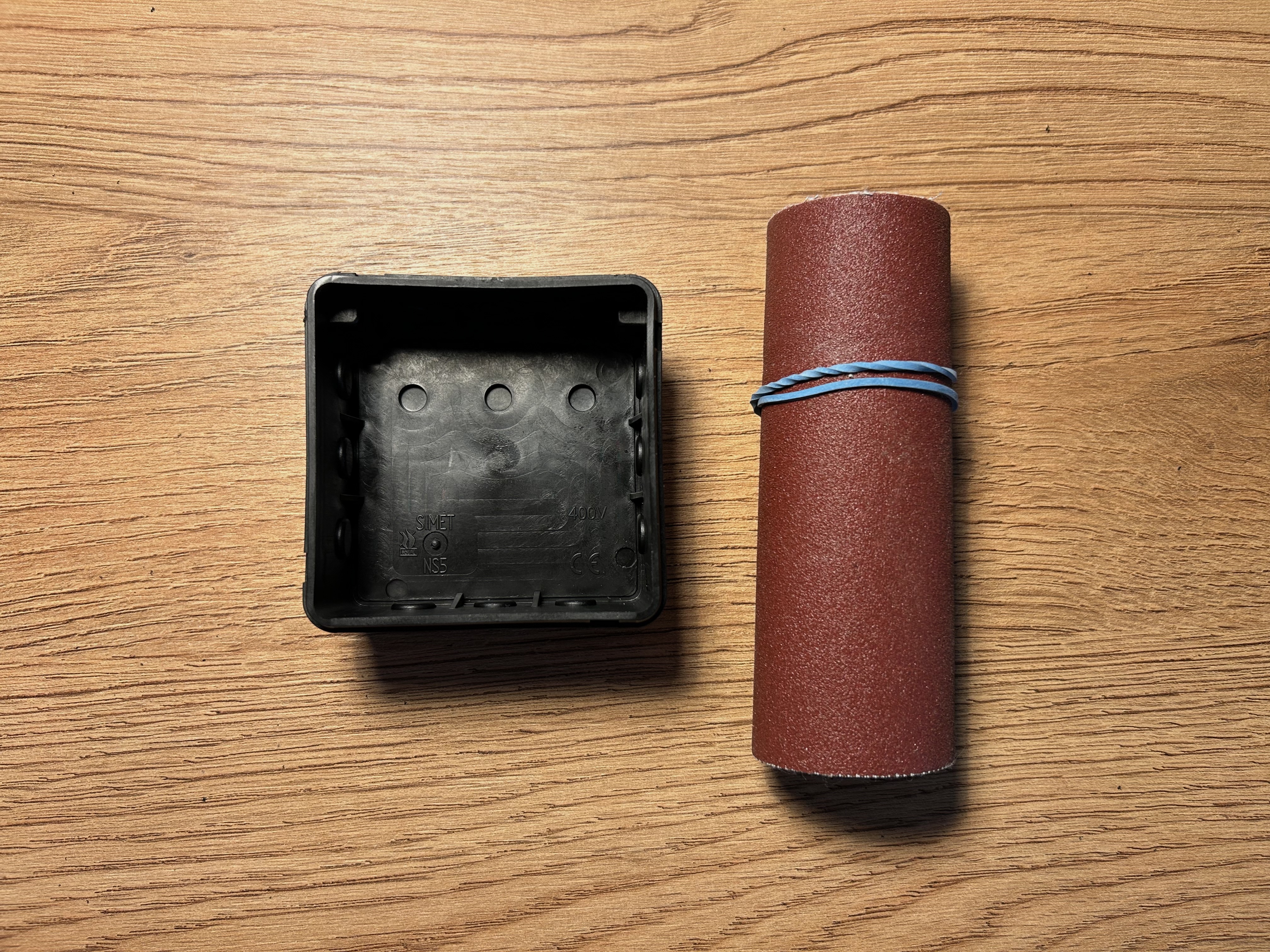

Nupjovę šonus ir kitas konstrukcijas, jas galima truputį apšlifuoti. Tam naudojau 100-ojo grūdėtumo švitrinį popierių, o paviršiaus pašvelninimui naudojau 240-ojo grūdėtumo švitrinį popierių.
Galutinis vaizdas nesigavo labai gražus, tačiau šiame projekte yra svarbus funkcionalumas, o ne estetika.

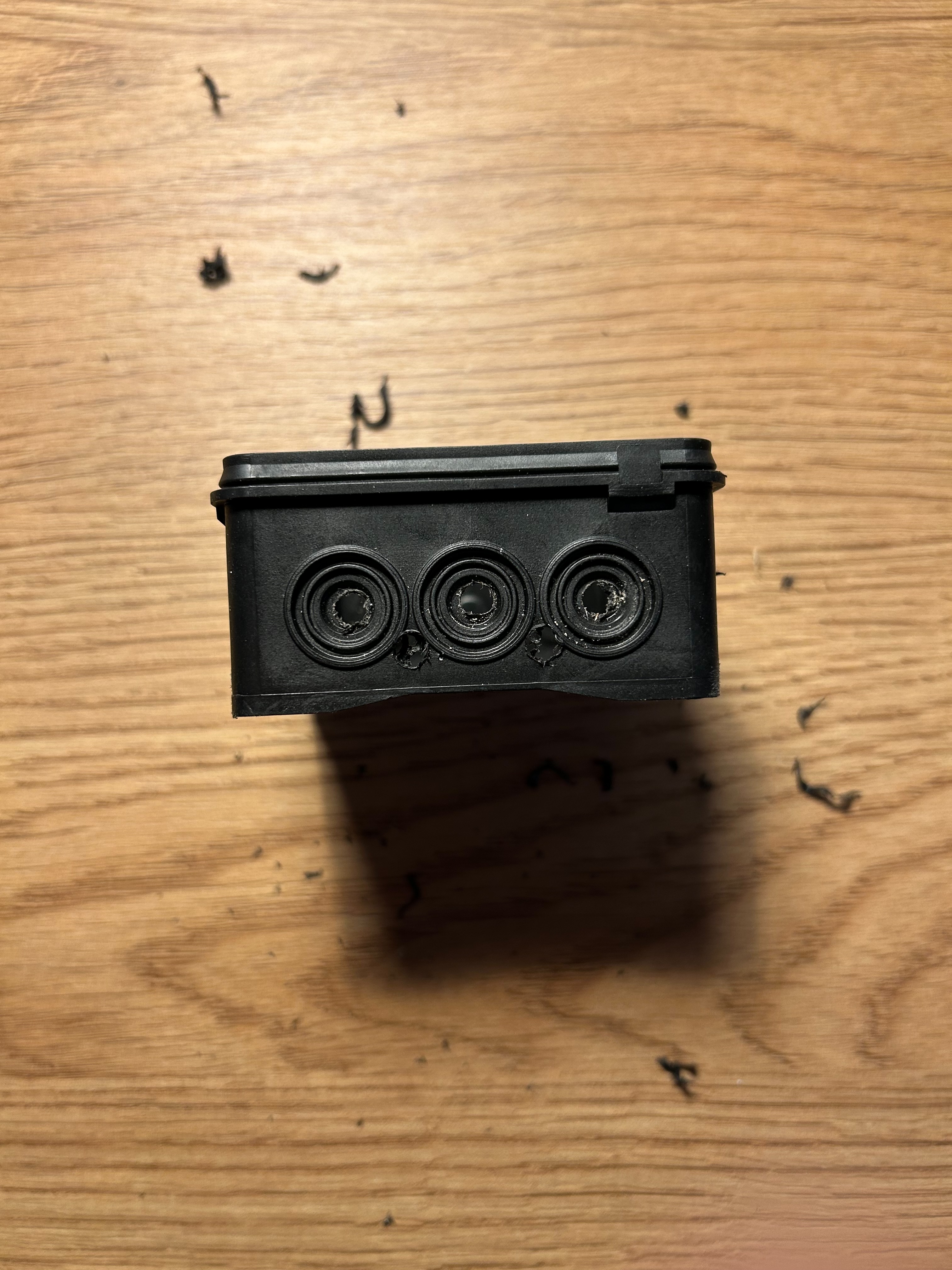

Toliau gręžiam skylutes apačioje ir šonuose, jog įrenginys galėtų pakankamai greitai reaguoti į aplinkos pokyčius, tačiau būtų pakankamai apsaugotas nuo lietaus ir kondensato. Tam naudojau 5mm medienos grąžtą, kuris turi ant galo smailią adatėlę, kuri prideda tikslumo gręžiant. Apačioje išgręžiau 5 skylutes, šonuose - po dvi.

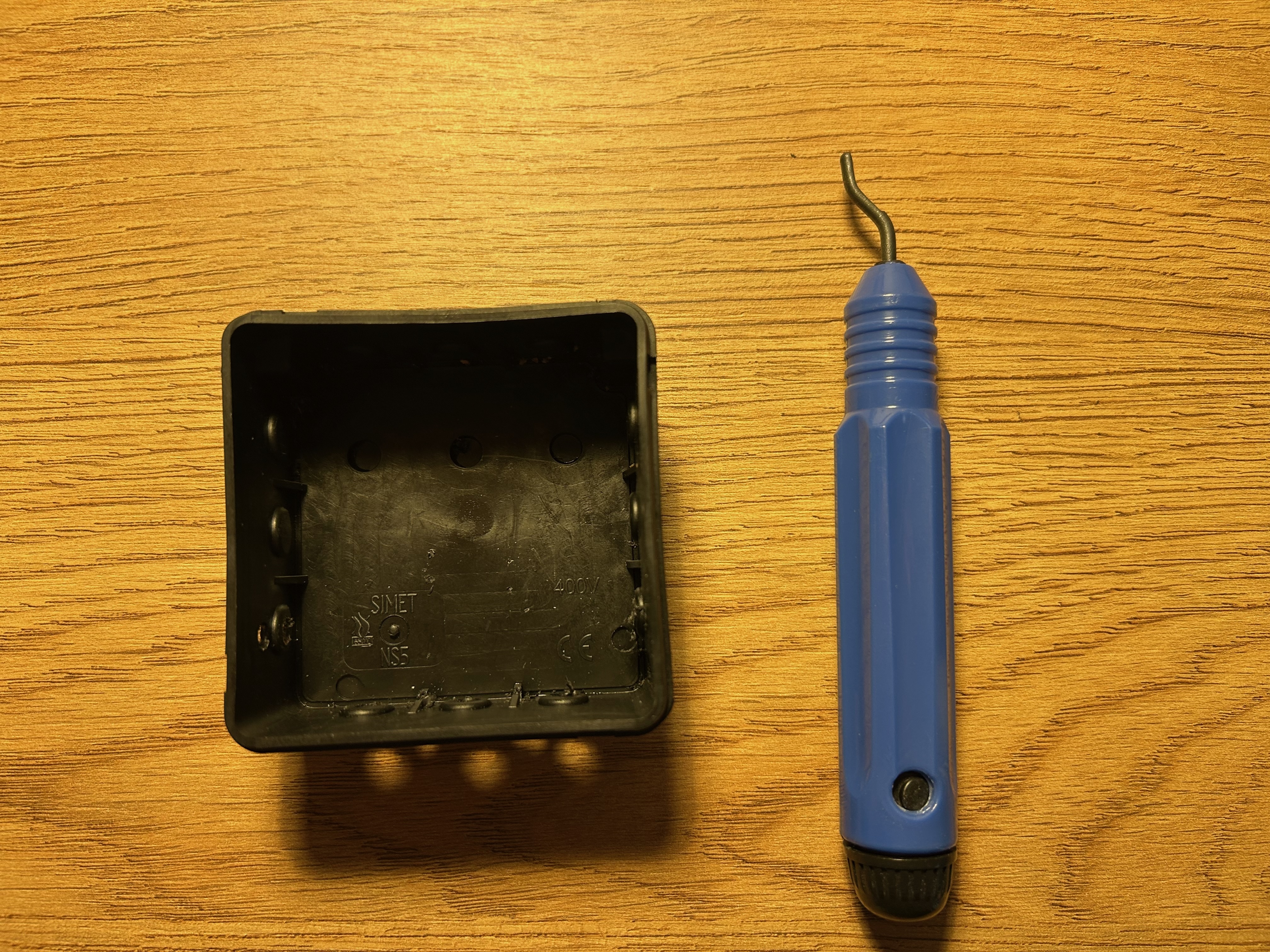

Dėl minkštos plastmasės skylučių kraštai nešvariai prasigręžė, galima bandyti pagerinti rezultatą su briaunų nuėmėju.

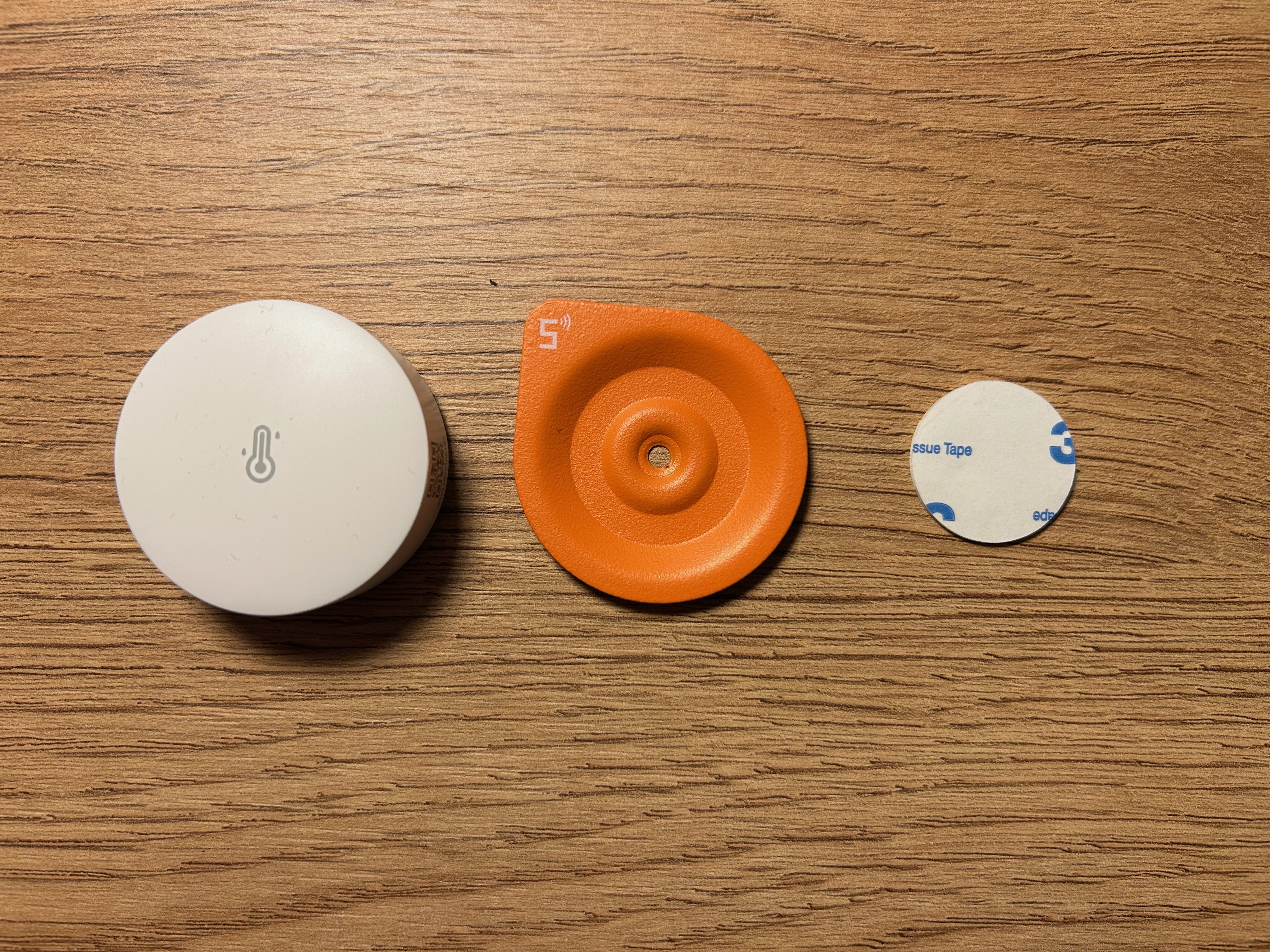

Dėžutė paruošta, galima pradėti montuoti jutiklį. Jutiklis susideda iš trijų dalių - pačio jutiklio, jutiklio magnetinio laikiklio ir laikiklio lipnios juostelės.

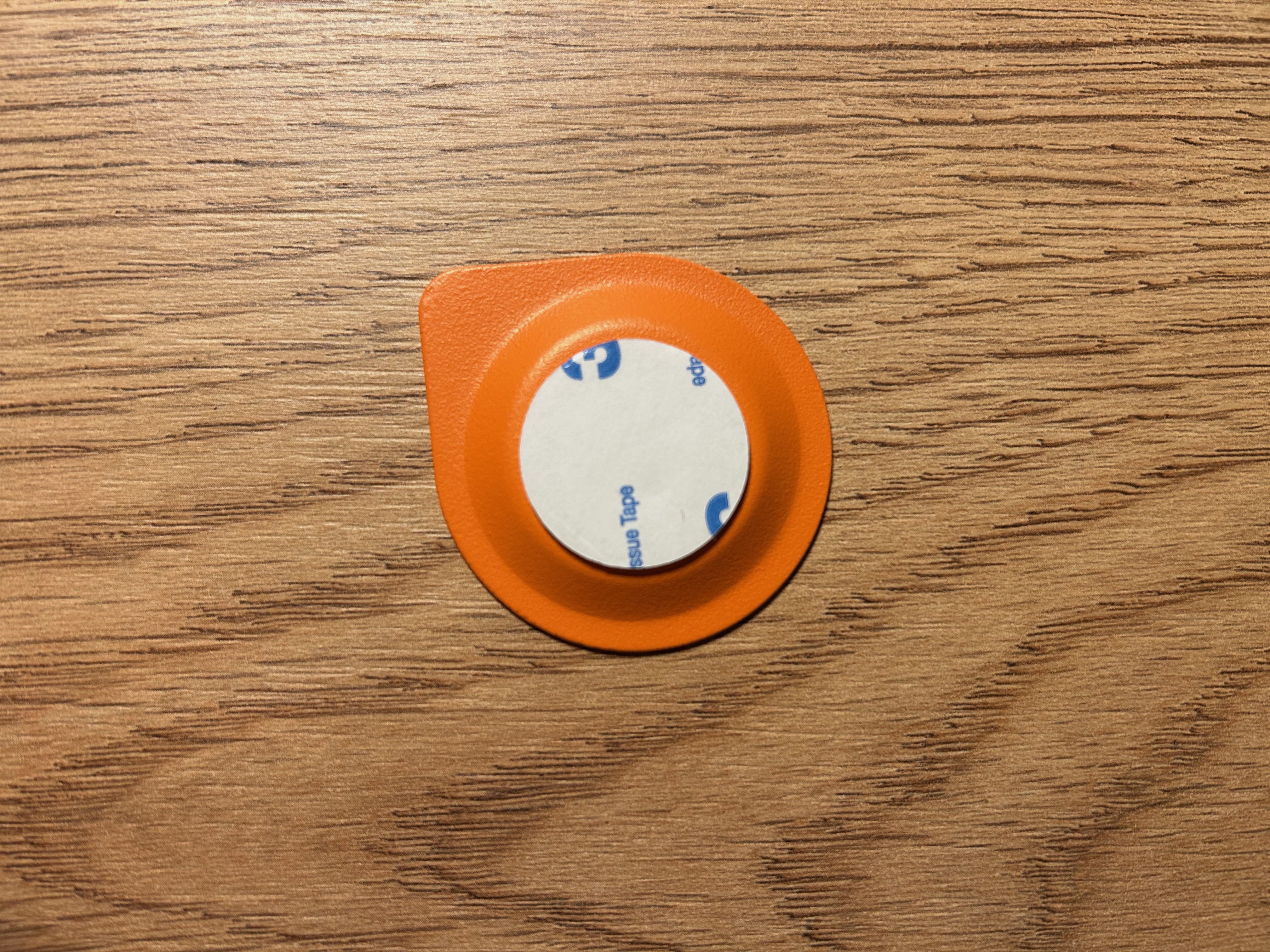

Lipnią juostelę užlipiname ant laikiklio nugarėlės.

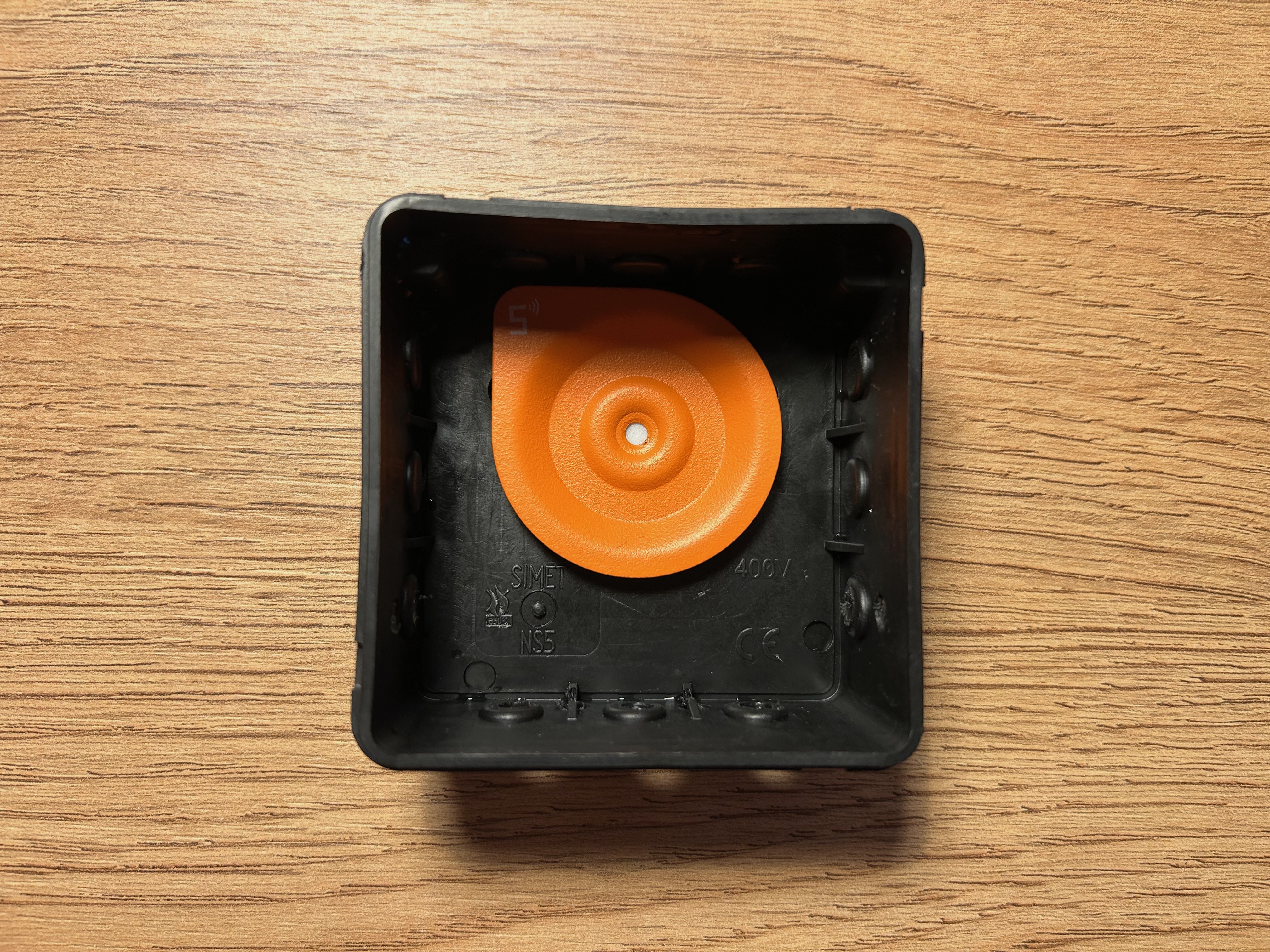

Ir patį laikiklį priklijuojame į dėžutę.

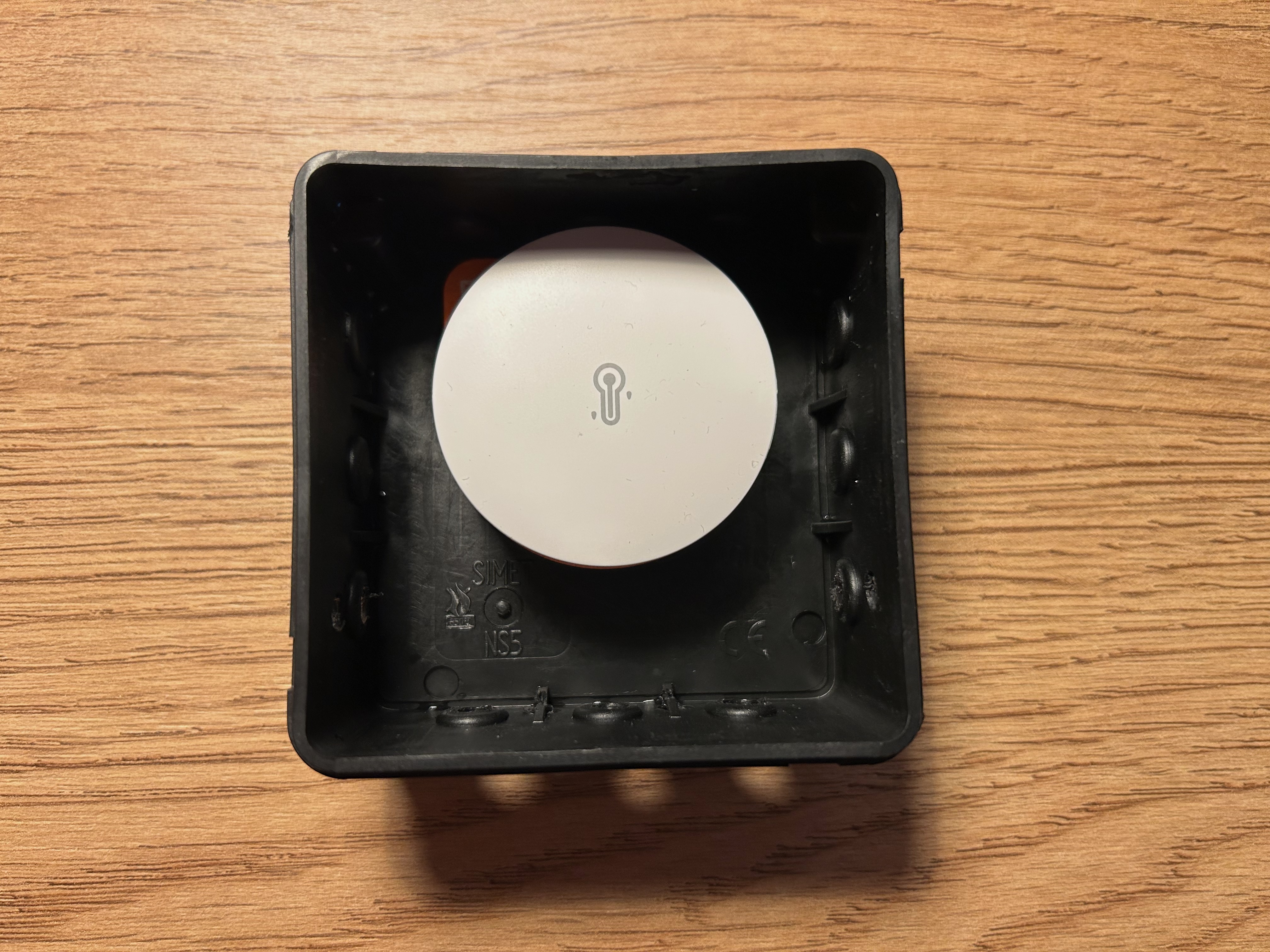

Įdedame jutiklį ir pasitikriname ar viskas gražiai sutelpa.

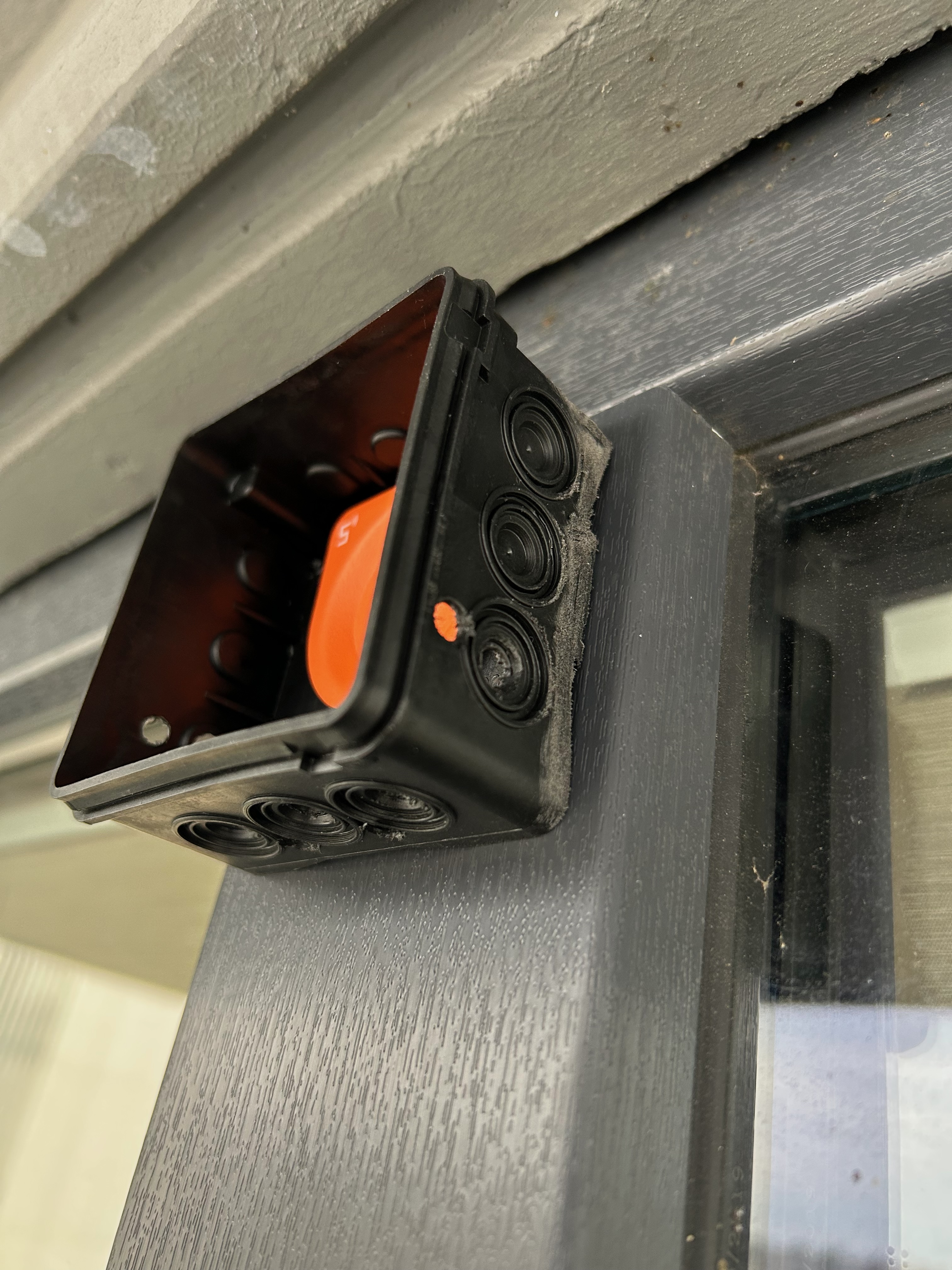

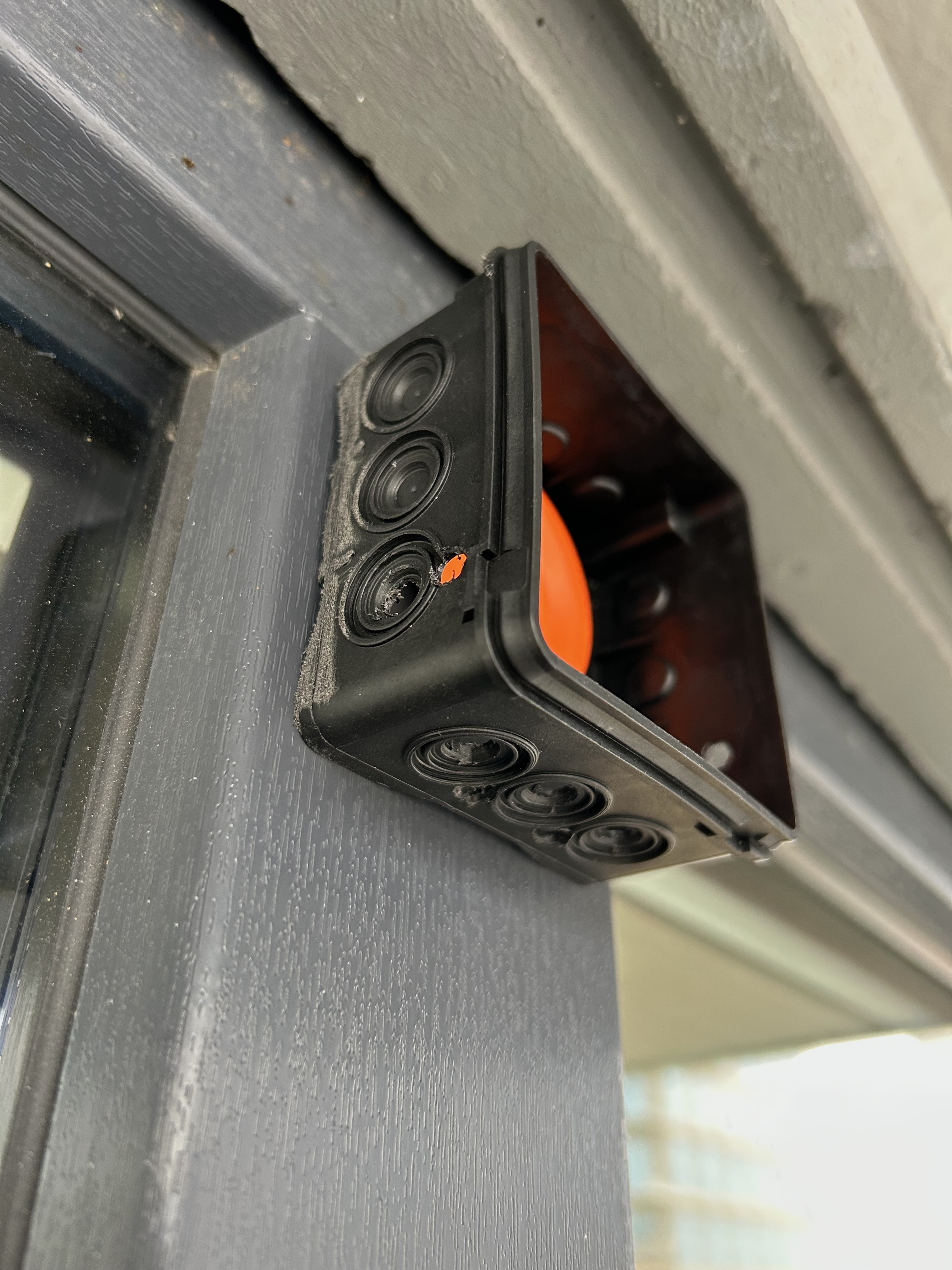

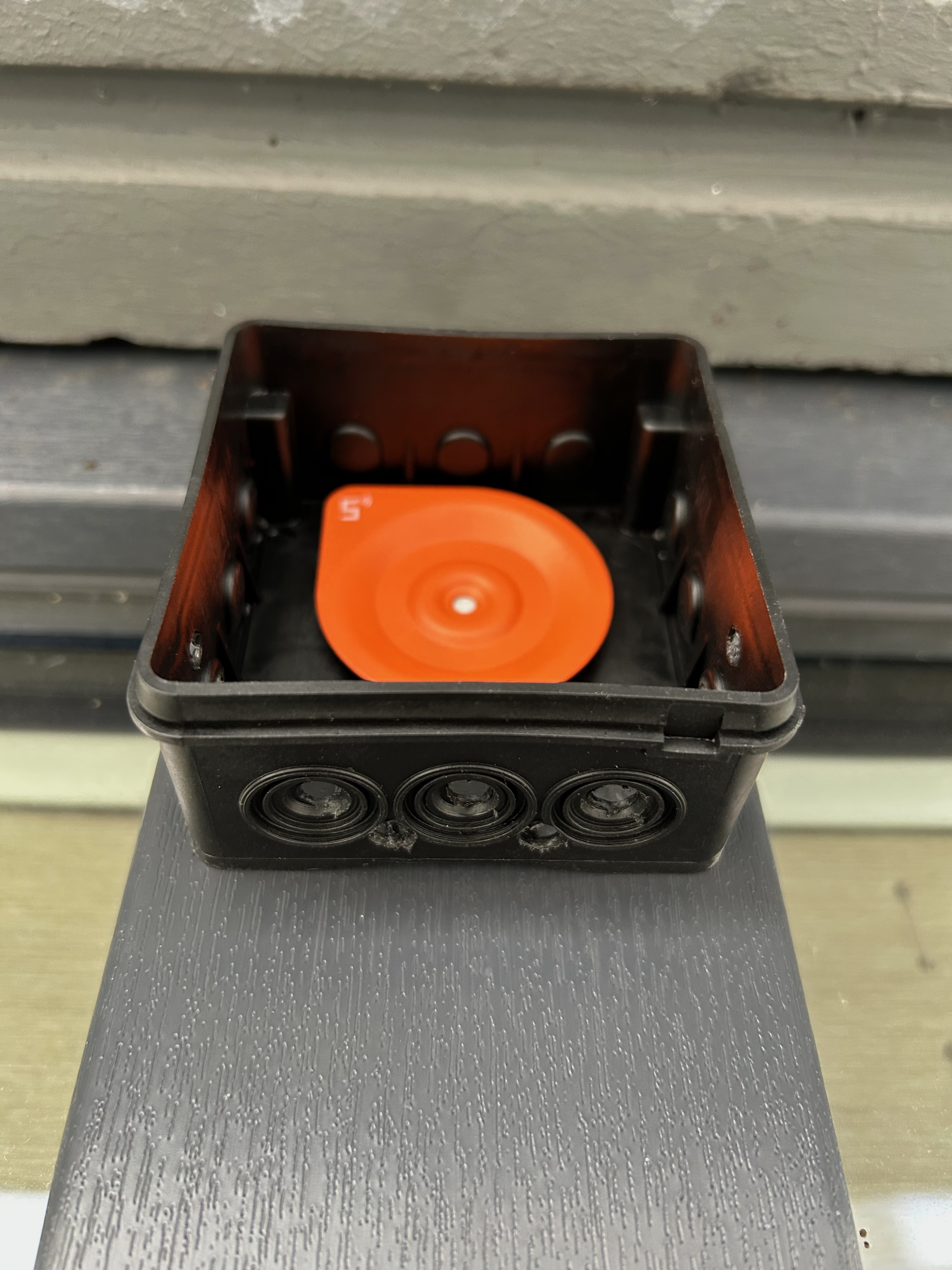

Dabar paimame lipnią juostelę, atsikerpame kelis gabalėlius ir uždedame juos ant dėžutės nugarėlės. Galime toliau eiti montuoti pačią dėžutę. Dėžutę reikia montuoti skylutėmis žemyn.

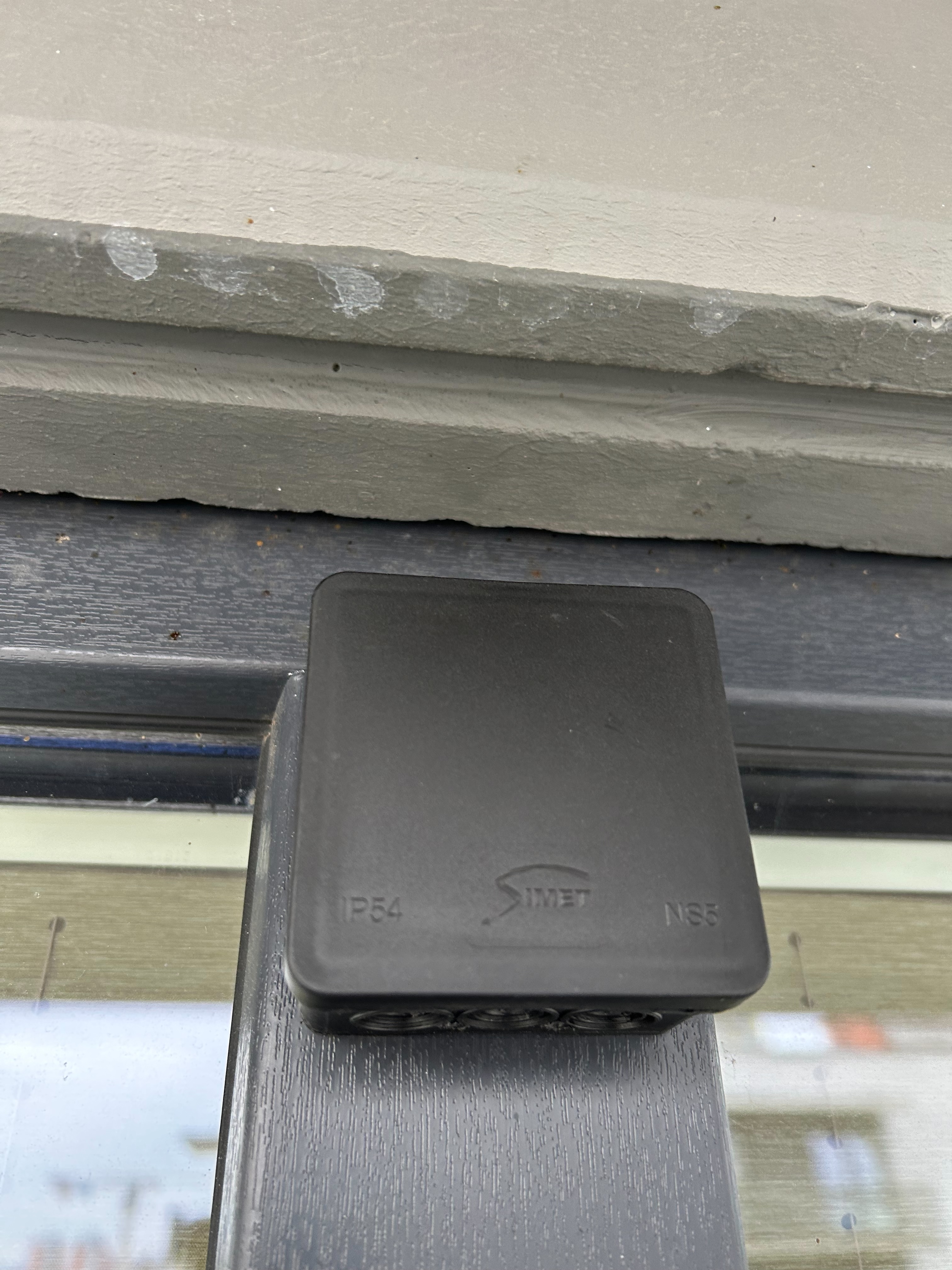

Uždaryta dėžutė atrodo taip:
Patarimai#
Kitą kartą darant šį projektą mano patarimai būtų tokie:
- skirti daugiau laiko dėžutės išsirinkimui. Maniškė yra labiau skirta elektros instaliacijai, turėjo išorines dalis, kurias reikėjo nupjauti;
- nesirinkti dėžutės su minkšta plastmase - labai sunku apdoroti skylių briaunas. Jei jau nieko nepavyko rasti, geriau naudoti apvalias dildes kraštų nušlifavimui, nei briaunų nuėmiklį.
- geriausias variantas būtų naudoti Stevensono korpusą .
